〔複線図用マニュアル〕
①電源、負荷、ジョイント（アウトレット）ボックス、点滅器等を単線図と同じように配置する。
②電源のＮ（接地側電線）と負荷を接続する。
③電源のＬ（非接地側電線）と負荷を接続する（点滅器と接続しないもの）。
④電源のＬ（非接地側電線）と点滅器（タンブラスイッチの固定極または電源側三路スイッチの共通端子「０」）を接続する。

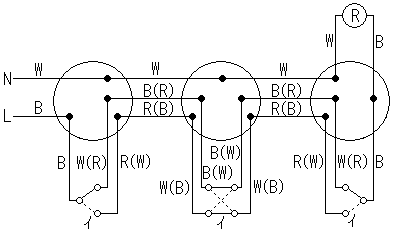

⑤三路スイッチの切替え端子「１」、「３」を同じ番号同士で接続する（四路スイッチがある場合は、四路スイッチを三路スイッチの切替え端子「１」、「３」間に接続する）。
⑥点滅器（タンブラスイッチの可動極または負荷側三路スイッチの共通端子「０」）と負荷を接続する。

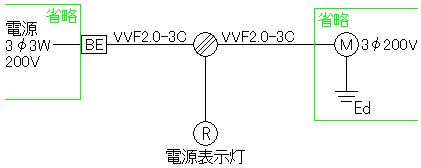

⑦パイロットランプを接続する（常時点灯：電源に並列、同時点滅；負荷に並列、異時点滅；点滅器に並列）。

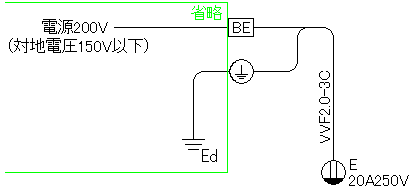

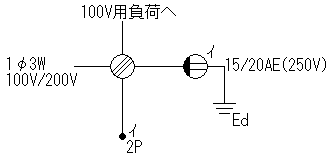

⑧２００Ｖ用負荷を１Φ３Ｗの両外側線に接続する。

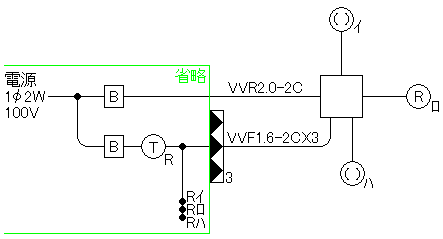

⑨第１章の特殊な回路を参考にして、特殊な回路部分を接続する。

〔電線の色分け用マニュアル〕
（１）確定している色を決める。 ①電源のＮ（接地側電線）?負荷（接地側電線）間は白線（Ｗ）。
②負荷（非接地側電線）?接続点間は黒線（Ｂ）。
③電源のＬ（非接地側電線）?接続点間は黒線（Ｂ）。
④接続点?点滅器（タンブラスイッチ固定極）間は黒線（Ｂ）。
⑤接続点?電源側三路スイッチの「０」（共通端子）間は黒線（Ｂ）。
⑥負荷側三路スイッチの「０」（共通端子）?接続点間は黒線（Ｂ）。
⑦接地線は緑色（Ｇ）。
（２）不確定な色を決める。
⑧２心や３心のケーブルで残っている色を使う（例：２心のケーブルで、白線（Ｗ）がすでに使われている場合、残っている色は黒線（Ｂ）となる）。
⑨基本的には電源側から色を決めていき、極力電源側に色を合わせるようにする。
（３）特殊な回路部分の色を決める。

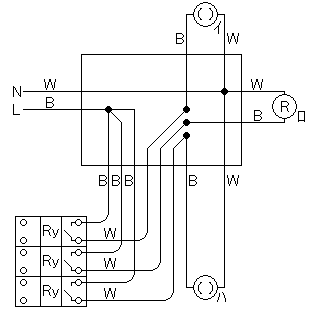

⑩第１章の特殊な回路を参考にして、特殊な回路部分の色を決める。

〔注意事項〕
・問題を熟読する（配線図、施工条件等）。
・接地側電線：変圧器側で接地されている方の電線。
・非接地側電線：変圧器側で接地されていない方の電線。
・非接地側点滅：原則として点滅器は必ず非接地側電線に入れる。
・最小の電線条数になるようにする。
・スイッチボックス等で、配線器具が複数あるときは渡り線を使う。
・ケーブル工事で電線条数が４本以上になったら、ＶＶケーブルを組み合わせる（例：ＶＶＦの２心Ｘ２本＝４本、ＶＶＦの２心＋ＶＶＦの３心＝５本）。
・接続点は黒く塗りつぶす。
・負荷には極性があるものがある（レセプタクル、コンセント、引掛けローゼット等）。→極性表示（Ｎ、Ｗ、接地側）に注意する。
・タンブラスイッチ固定極：タンブラスイッチは黒いボッチ（黒点）がある方が固定極。
・正しい複線図の電流は必ず電源から出て電源に戻ってくる。
例：①電源→負荷（点滅器と接続しないもの）→電源
　　②電源→点滅器（１００Ｖ）→負荷（１００Ｖ）→電源

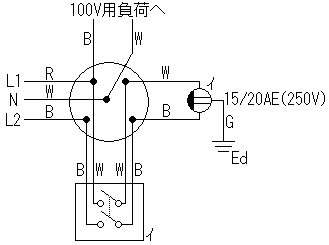

　　③電源→点滅器（２００Ｖ）→負荷（２００Ｖ）→点滅器（２００Ｖ）→電源
・Rは、ランプレセプタクルを示す。
・金属管とボックスは電気的に接続すること。→金属管とボックスをボンド線で接続すること。

【基本問題】
問１　コンセント１個のみの回路
